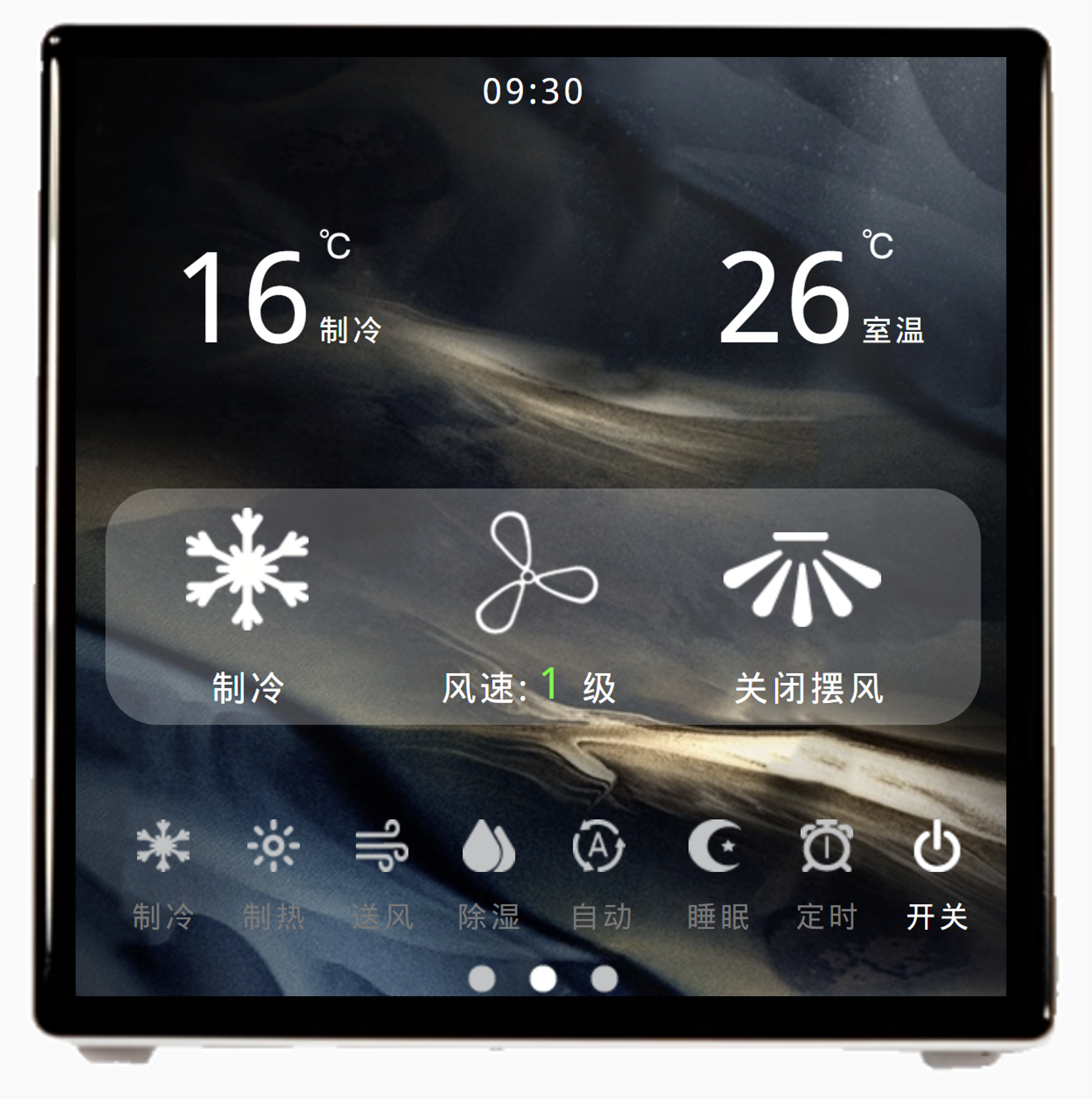

近年来，智能家居不断向全屋智能升级。86控制面板（86盒）凭借安装便捷、适配全屋场景的优势，已成为智能家居中枢的核心角色。它不仅能一键控制空调启停与新风调温，还能实现全屋照明开关、亮度调节及智能窗帘开合，让全屋智能“触手可及”。

针对智能家居控制终端的发展需求，兆讯恒达推出86盒控制面板参考方案。该方案基于高性能屏驱MCU芯片，集成丰富的显示接口、完善的软件生态与灵活的硬件适配能力，可帮助客户快速完成智能面板产品开发，有力支撑全屋场景联动，加速智能终端规模化落地。

参考方案介绍

兆讯恒达86盒参考方案采用MH2457系列MCU作为主控芯片，可满足智能家居控制终端对高性能显示、稳定通信及丰富功能扩展的需求。

方案支持温湿度信息采集与实时显示，可支持雷达感应，实现人体靠近面板自动激活，同时支持网络连接及RS485接线，可实现本地触控与手机远程控制，轻松接入智能家居生态，实现全屋设备互联互通。

方案优势

围绕开发效率、系统性能及成本控制，兆讯恒达86盒参考方案具备以下优势：

1.开发门槛低，适配主流可视化工具

方案底层已适配LVGL V8/V9.2主流图形框架，支持 Gui Guider、SquareLine Studio 图形界面开发工具。开发者可快速完成UI设计与界面调试，有效缩短项目研发周期。

2.单电源供电，降低系统成本

采用单电源供电架构，减少外围器件数量，BOM成本低

3.支持实时时钟RTC

集成RTC功能，可满足时间显示、定时控制及场景联动等应用需求，为智能家居产品提供更加丰富的功能扩展能力。

4.快速启动，响应迅速

系统支持100ms以内快速上电启动，开机即可快速进入工作状态，为用户带来流畅的使用体验。

5.丰富显示接口，屏幕适配灵活

支持QSPI、RGB及MIPI LCD多种显示接口，可根据不同产品定位灵活选择屏幕方案，满足不同尺寸、不同分辨率显示需求。

参考方案核心芯片MH2457

推荐芯片型号：MH2457（QFN88封装）

• 高性能处理能力：典型工作频率达288MHz，配备9.25MB RAM，支持FLASH外扩，满足多任务处理及大容量数据存储需求
• 丰富外设接口：支持U(S)ARTx5、I2Cx3、I2S x2、SPI x4、QSPIx1、CANx2、USB、10/100以太网等丰富接口，满足多场景连接与功能扩展需求
• 便捷供电与低成本设计：支持单电源供电，简化系统设计，降低BOM成本
• 强大图像处理能力：集成JPEG硬件解码与DMA2D图形加速器，推荐适用720×720及以下分辨率，实现流畅、高质量图形渲染
• 灵活显示适配能力：支持MIPI DSI、RGB565/RGB888、DCMI、8080/6800等多种显示接口，灵活匹配不同终端显示需求
